Flex-O-Box JB6 & JB2.5
Installatie-instructies
1.

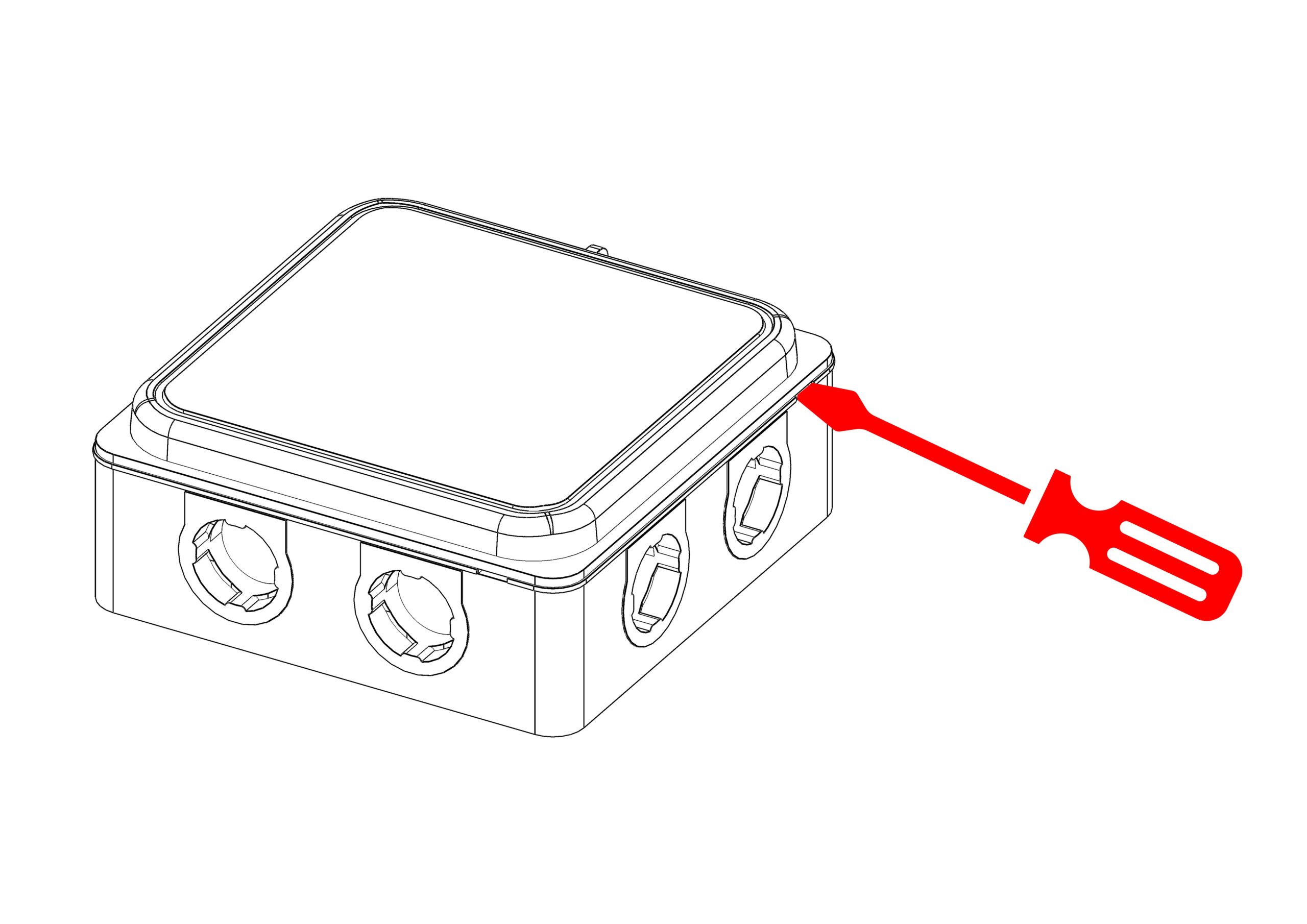

Open de aftakdoos met behulp van een platte schroevendraaier.

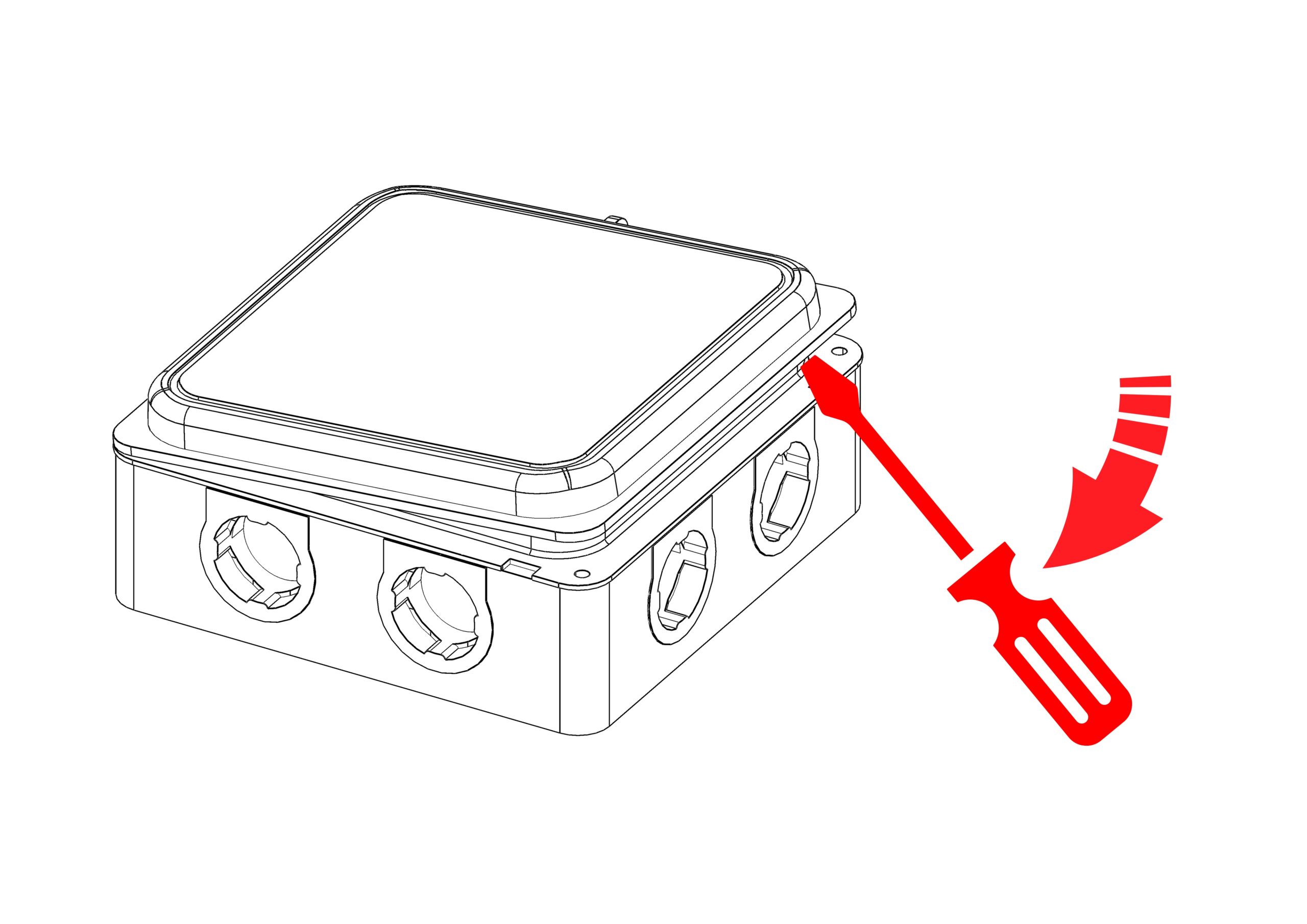

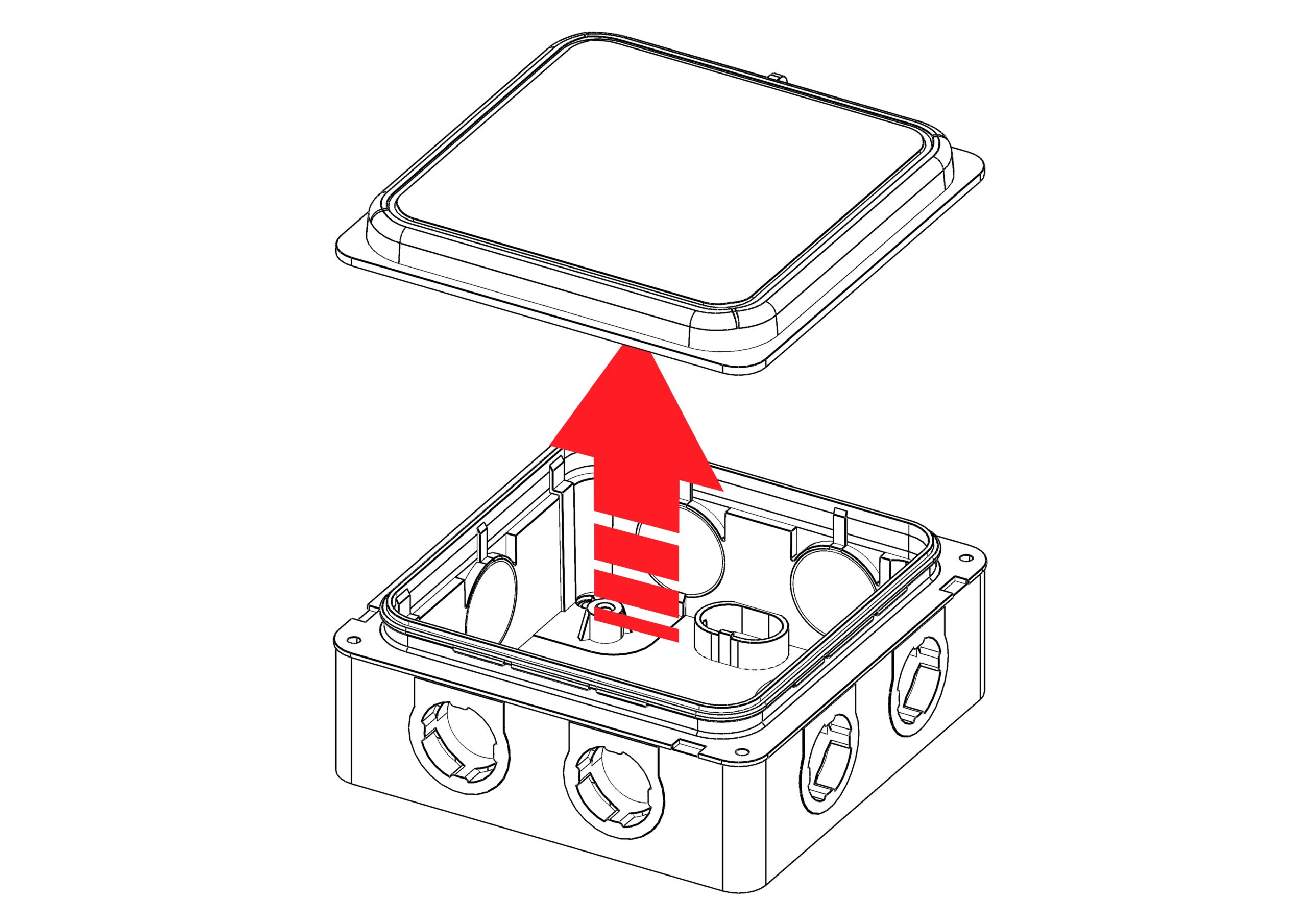

Plaats de schroevendraaier in een van de openingen aan de zijkant en til de deksel voorzichtig van de bodem.
2.
3.

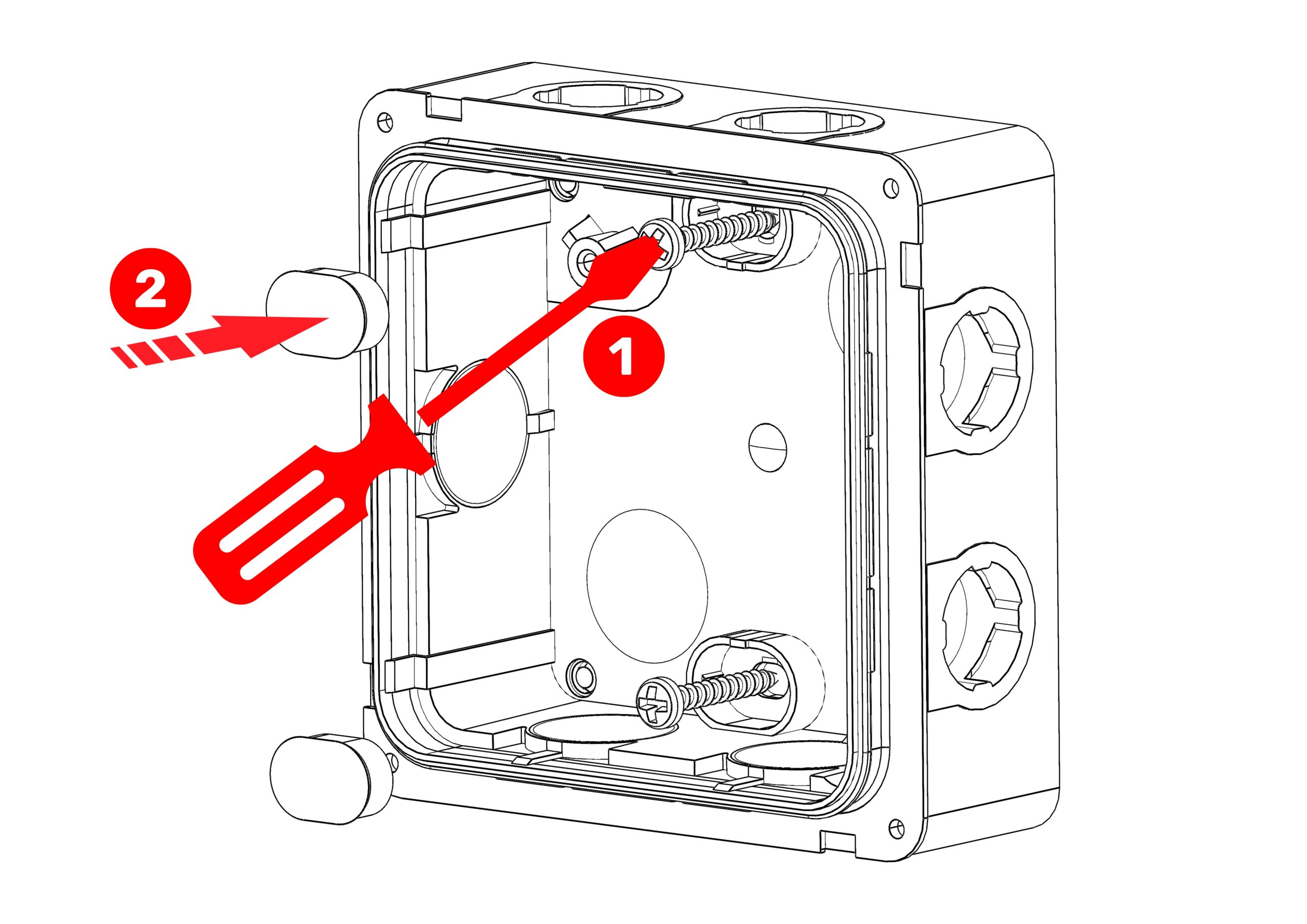

Monteer de aftakdoos op een stevig oppervlak met behulp van twee schroeven. De maximale schroefdiameter is:
• JB6 Ø5 mm
• JB2.5 Ø4 mm
Plaats na het vastschroeven altijd de afdekkapjes over de schroeven om de IP graad te behouden.
4.

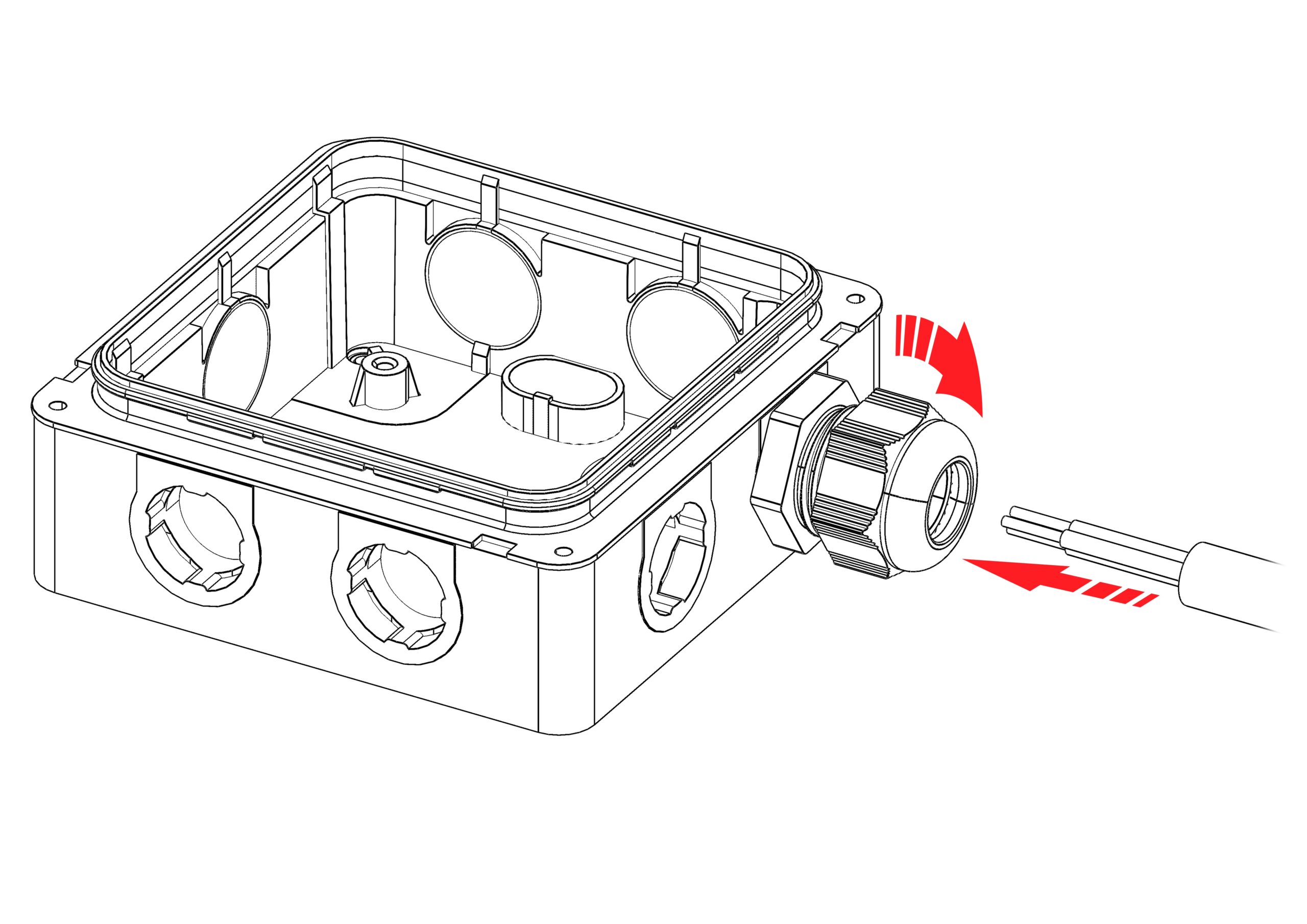

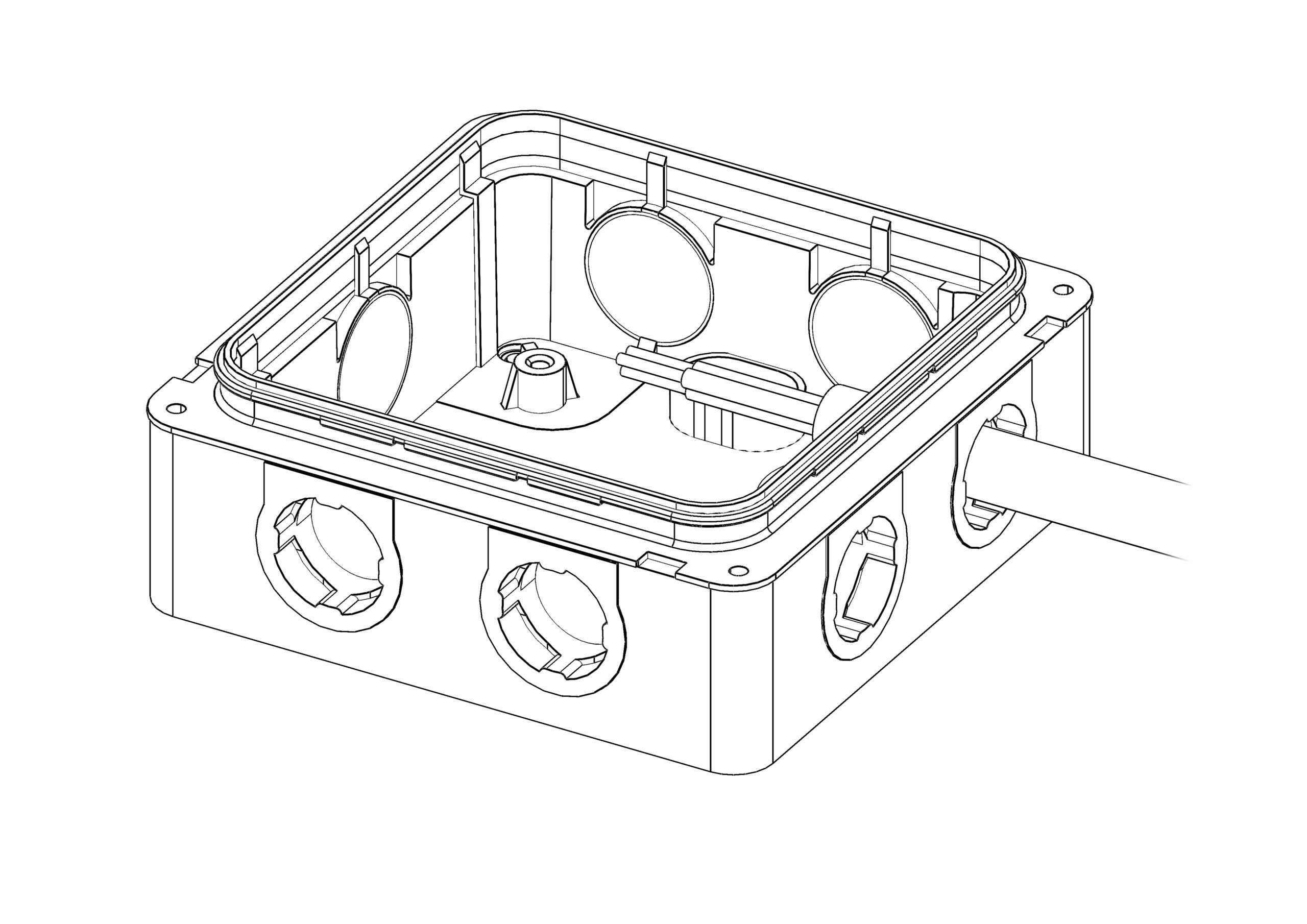

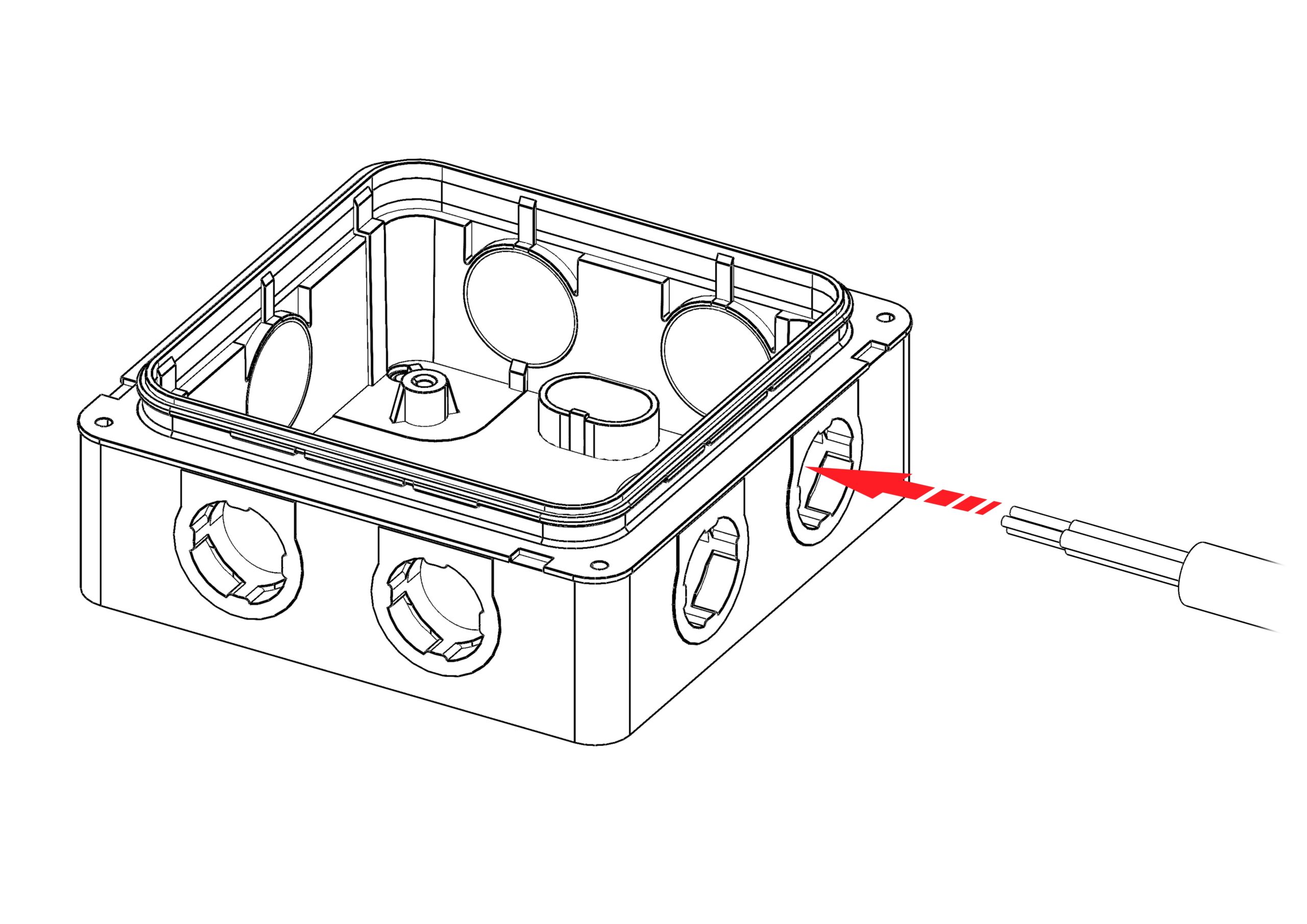

De aftakdozen kunnen gebruikt worden zonder wartels met behoud van de IP graad. Steek voorzichtig de draden door het zachte membraam aan de zijkant en zorg dat het membraam goed aansluit om het draad.

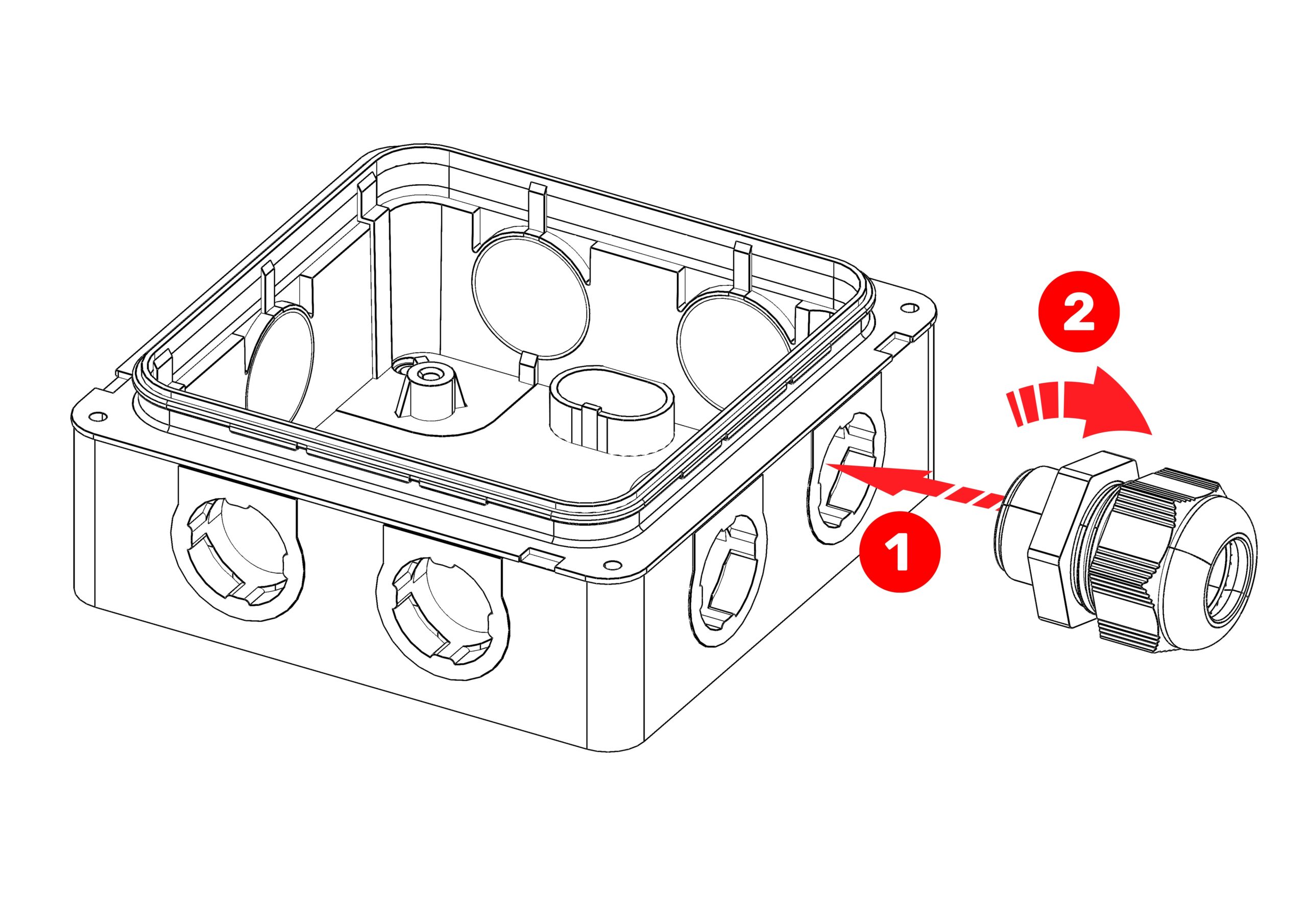

Bij de JB6 aftakdoos is er ook de mogelijkheid om wartels, volgens de EN-IEC62444 standaard, toe te passen. Het M20 draad van de wartel kan in het zachte kunststof gedraaid worden. Let hierbij op dat het schroefdraad volledig in de aftakdoos gedraaid wordt om de IP graad te behouden. Hiervoor is mogelijk gereedschap nodig.
5.

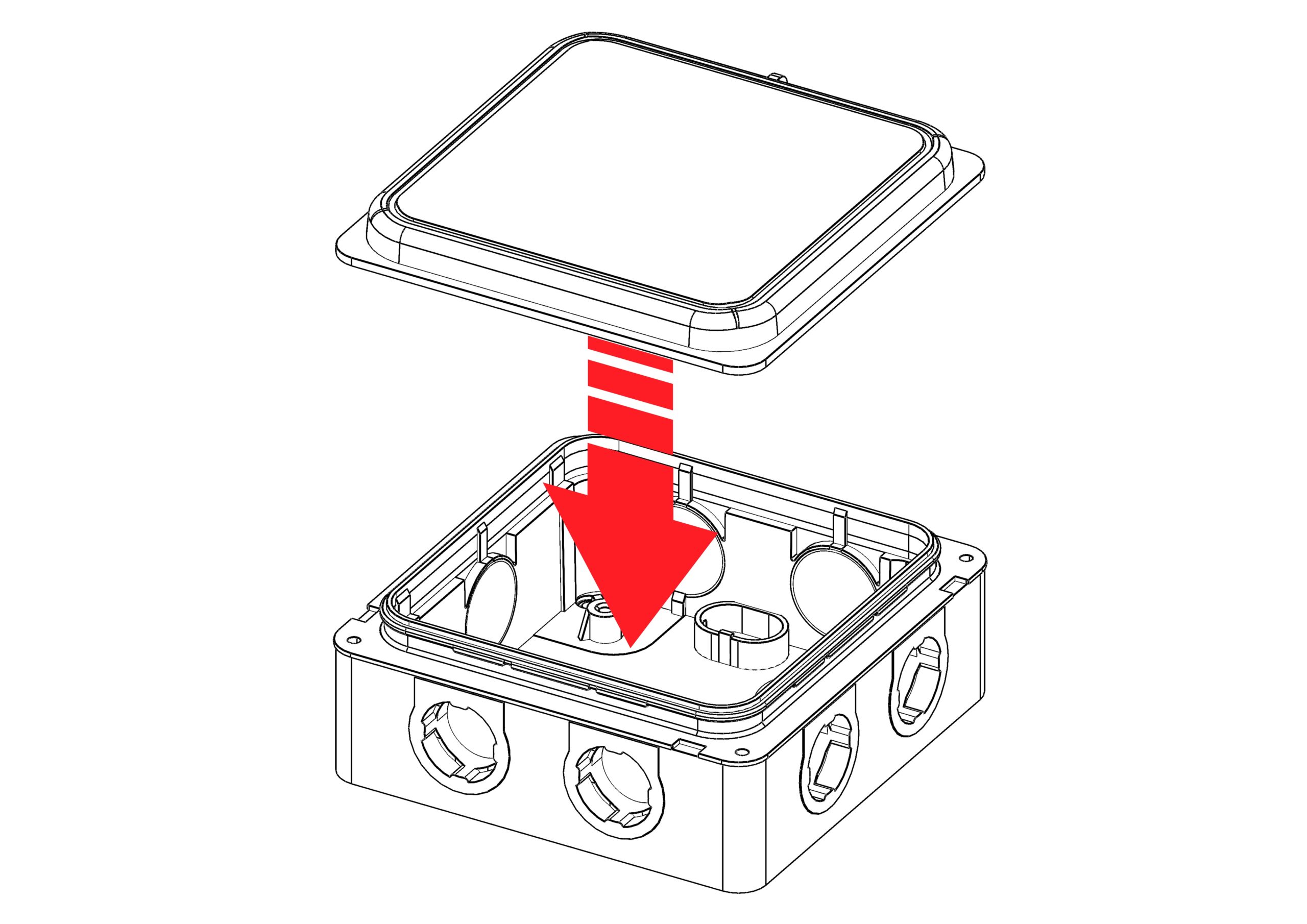

Na het aansluiten van de draden in de aftakdoos kan de deksel teruggeplaatst worden. De deksel klemt zichzelf vast op de bodem, druk de deksel nog wel stevig na om de IP graad te behouden.
Eventueel kan de deksel bij de JB6 ook nog met schroeven vastgemaakt worden aan de bodem.
Technische gegevens
Producten:
| Flex-O-Box | JB 2.5 4TBB600656C0200 |
|---|---|
| Flex-O-Box | JB 6 4TBB600651C0200 |
| Beschermingsgraad: | IP65 |
|---|---|
| Slagvastheid: | IK07 |
| Minimale installatietemperatuur: | -5 °C |
| Aantal invoeren (zijkant): | 7x M20(JB 6) / Ø20mm(JB 2.5) |
|---|---|
| Aantal invoeren (achterkant): | 2x Ø20mm(JB 6) / 1x Ø20mm(JB 2.5) |
| Maximale draaddiameter: | Ø13 mm | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Wartel clasificatie volgens: | EN-IEC62444 | ||||||||
|
| Draad specificatie wartel: | M20 x 10 |
|---|---|
| Aandraaimoment wartel: | Max. 2,5Nm |
